3D-Plots erstellen mit mplot3d

verfasst von Lukas Altmann am 19.09.2025

Einführung in die Welt der 3D-Visualisierung

In der heutigen datengetriebenen Welt ist die Fähigkeit, komplexe Informationen klar und prägnant zu visualisieren, von entscheidender Bedeutung. 3D-Visualisierungen eröffnen neue Dimensionen in der Datenanalyse und ermöglichen es, Beziehungen und Muster zu erkennen, die in zweidimensionalen Darstellungen oft verborgen bleiben. Eine der populärsten Bibliotheken zur Erstellung solcher 3D-Plots in Python ist mplot3d, ein Modul von Matplotlib. In diesem Artikel werden wir die Grundlagen der Verwendung von mplot3d erkunden, um aussagekräftige dreidimensionale Graphiken zu erstellen.

mplot3d: Ein Überblick

mplot3d ist ein Toolkit, das als Teil der Matplotlib-Bibliothek verfügbar ist und es Benutzern ermöglicht, dreidimensionale Graphiken zu erstellen. Matplotlib selbst ist eine weit verbreitete Bibliothek zur Erstellung von statischen, animierten und interaktiven Visualisierungen in Python. Mit mplot3d können Benutzer 3D-Daten auf vielfältige Weise visualisieren, darunter Linienplots, Scatterplots, Oberflächenplots und mehr.

Der Hauptvorteil von mplot3d liegt in seiner Integration in das Matplotlib-Ökosystem, was bedeutet, dass Benutzer, die bereits mit Matplotlib vertraut sind, ihre Kenntnisse nahtlos auf 3D-Visualisierungen übertragen können. Zudem bietet mplot3d eine hohe Flexibilität und Anpassungsfähigkeit, was es zu einem leistungsstarken Werkzeug für Wissenschaftler, Ingenieure und Datenanalysten macht.

Die Grundlagen von mplot3d

Um mit mplot3d zu beginnen, müssen Sie zunächst sicherstellen, dass Matplotlib auf Ihrem System installiert ist. Dies kann einfach über den Paketmanager pip mit dem Befehl pip install matplotlib erfolgen. Sobald Matplotlib installiert ist, kann mplot3d als Teil davon verwendet werden, ohne dass zusätzliche Installationen erforderlich sind.

Ein typisches 3D-Plot-Setup mit mplot3d beginnt mit dem Import der erforderlichen Module. Dies umfasst in der Regel Matplotlib selbst und das mplot3d-Modul, das speziell für die Erstellung von 3D-Plots entwickelt wurde. Der erste Schritt in der Erstellung eines 3D-Plots ist das Einrichten einer 3D-Achseninstanz, die mit Axes3D aus dem mpl_toolkits.mplot3d-Modul generiert wird.

Erstellen von einfachen 3D-Plots

Die Erstellung von 3D-Plots mit mplot3d beginnt in der Regel mit einem einfachen 3D-Linienplot oder Scatterplot. Diese grundlegenden Plottypen bilden das Fundament für komplexere Visualisierungen. Ein 3D-Linienplot kann durch die Definition von drei Arrays erstellt werden, die die x-, y- und z-Koordinaten der Datenpunkte darstellen. Diese Daten werden dann an die plot-Methode der 3D-Achse übergeben.

Scatterplots in 3D bieten eine weitere Möglichkeit, Daten darzustellen, bei der die Punkte nicht durch Linien verbunden sind. Dies ist nützlich, um die Verteilung von Datenpunkten im Raum zu visualisieren. Die Erstellung eines 3D-Scatterplots erfolgt ähnlich wie bei einem Linienplot, indem die scatter-Methode verwendet wird.

Fortgeschrittene 3D-Visualisierungen

Während einfache Linien- und Scatterplots eine gute Grundlage bieten, liegt die wahre Stärke von mplot3d in seiner Fähigkeit, komplexere Visualisierungen zu erstellen. Oberflächenplots sind eine der beliebtesten Formen der 3D-Datenvisualisierung und werden häufig verwendet, um topografische Daten, Funktionsflächen oder andere kontinuierliche Daten darzustellen.

Ein Oberflächenplot wird erstellt, indem die Daten als ein Gitter von x- und y-Werten sowie entsprechenden z-Werten definiert werden. Die plot_surface-Methode wird dann verwendet, um die Oberfläche basierend auf diesen Werten zu rendern. mplot3d bietet eine Vielzahl von Optionen, um die Darstellung der Oberfläche anzupassen, einschliesslich Farbverläufen, Beleuchtungseffekten und Transparenz.

Anpassungsmöglichkeiten und Stile

Ein weiterer Vorteil von mplot3d ist die Vielzahl von Anpassungsmöglichkeiten, die es bietet. Benutzer können die Darstellung ihrer Plots durch Anpassung der Achsenskalierung, Labels, Titel und Legenden verfeinern. Zudem können verschiedene Stile und Themen angewendet werden, um die Ästhetik der Visualisierungen an spezifische Anforderungen oder Vorlieben anzupassen.

Ein häufig genutztes Feature ist die Möglichkeit, die Ansichtsperspektive der 3D-Plots zu ändern. Dies kann durch Anpassung der Azimut- und Elevationswinkel erfolgen, was es dem Betrachter ermöglicht, den Plot aus verschiedenen Blickwinkeln zu betrachten. Diese Flexibilität ist besonders nützlich, um ein vollständiges Verständnis der Datenstruktur zu erhalten.

Fazit

Die Erstellung von 3D-Plots mit mplot3d ist eine mächtige Methode zur Visualisierung komplexer Daten. Durch die Integration in Matplotlib bietet mplot3d eine vertraute Umgebung für Benutzer, die bereits mit 2D-Visualisierungen vertraut sind, während es gleichzeitig die Möglichkeiten für fortgeschrittene 3D-Datenanalysen erweitert. In den folgenden Teilen dieses Artikels werden wir tiefer in die spezifischen Funktionen und Techniken eintauchen, die mplot3d bietet, um noch beeindruckendere und informativere 3D-Visualisierungen zu erstellen.

Praxisnahe Beispiele zur Erstellung von 3D-Plots mit mplot3d

Die Erstellung von 3D-Plots mit der mplot3d-Bibliothek kann auf den ersten Blick überwältigend wirken, doch mit einigen praxisnahen Beispielen und Tipps wird der Einstieg deutlich erleichtert. In diesem Abschnitt werden wir uns anhand konkreter Szenarien mit verschiedenen Plot-Typen auseinandersetzen und dabei auch auf häufige Fallstricke hinweisen.

Erstellen eines einfachen 3D-Linienplots

Beginnen wir mit einem grundlegenden Beispiel, dem 3D-Linienplot. Dies ist eine der einfachsten Formen von 3D-Plots und eignet sich hervorragend, um den Verlauf von Daten in drei Dimensionen darzustellen. Hier ein einfaches Beispiel:

import numpy as np import matplotlib.pyplot as plt from mpl_toolkits.mplot3d import Axes3D # Daten erzeugen t = np.linspace(0, 10, 100) x = np.sin(t) y = np.cos(t) z = t # Plot erstellen fig = plt.figure() ax = fig.add_subplot(111, projection='3d') ax.plot(x, y, z, label='3D-Linie') ax.set_xlabel('X-Achse') ax.set_ylabel('Y-Achse') ax.set_zlabel('Z-Achse') ax.legend() plt.show()

In diesem Beispiel generieren wir eine 3D-Linienkurve, die einen spiralförmigen Verlauf in einem 3D-Raum darstellt. Eine häufige Stolperfalle ist es, die richtige Projektion nicht zu setzen. Der Parameter projection='3d' im add_subplot ist unerlässlich, um die 3D-Visualisierung zu ermöglichen.

Visualisierung von 3D-Scatterplots

Scatterplots in 3D sind besonders nützlich, um die Verteilung von Datenpunkten in einem dreidimensionalen Raum zu analysieren. Hier ist ein Beispiel für einen 3D-Scatterplot:

# Daten für Scatterplot erzeugen x = np.random.standard_normal(100) y = np.random.standard_normal(100) z = np.random.standard_normal(100) # Scatterplot erstellen fig = plt.figure() ax = fig.add_subplot(111, projection='3d') ax.scatter(x, y, z, c='r', marker='o') ax.set_xlabel('X-Achse') ax.set_ylabel('Y-Achse') ax.set_zlabel('Z-Achse') plt.show()

Bei Scatterplots kann die Wahl der Farben und Marker entscheidend sein, um verschiedene Datenkategorien zu unterscheiden. Es ist wichtig, auf eine konsistente Farbgebung zu achten, um die Lesbarkeit des Plots zu gewährleisten. Eine typische Herausforderung bei 3D-Scatterplots ist das Überlappen von Punkten, was durch die Anpassung von Markergrösse und -transparenz gemildert werden kann.

Erstellen von 3D-Oberflächenplots

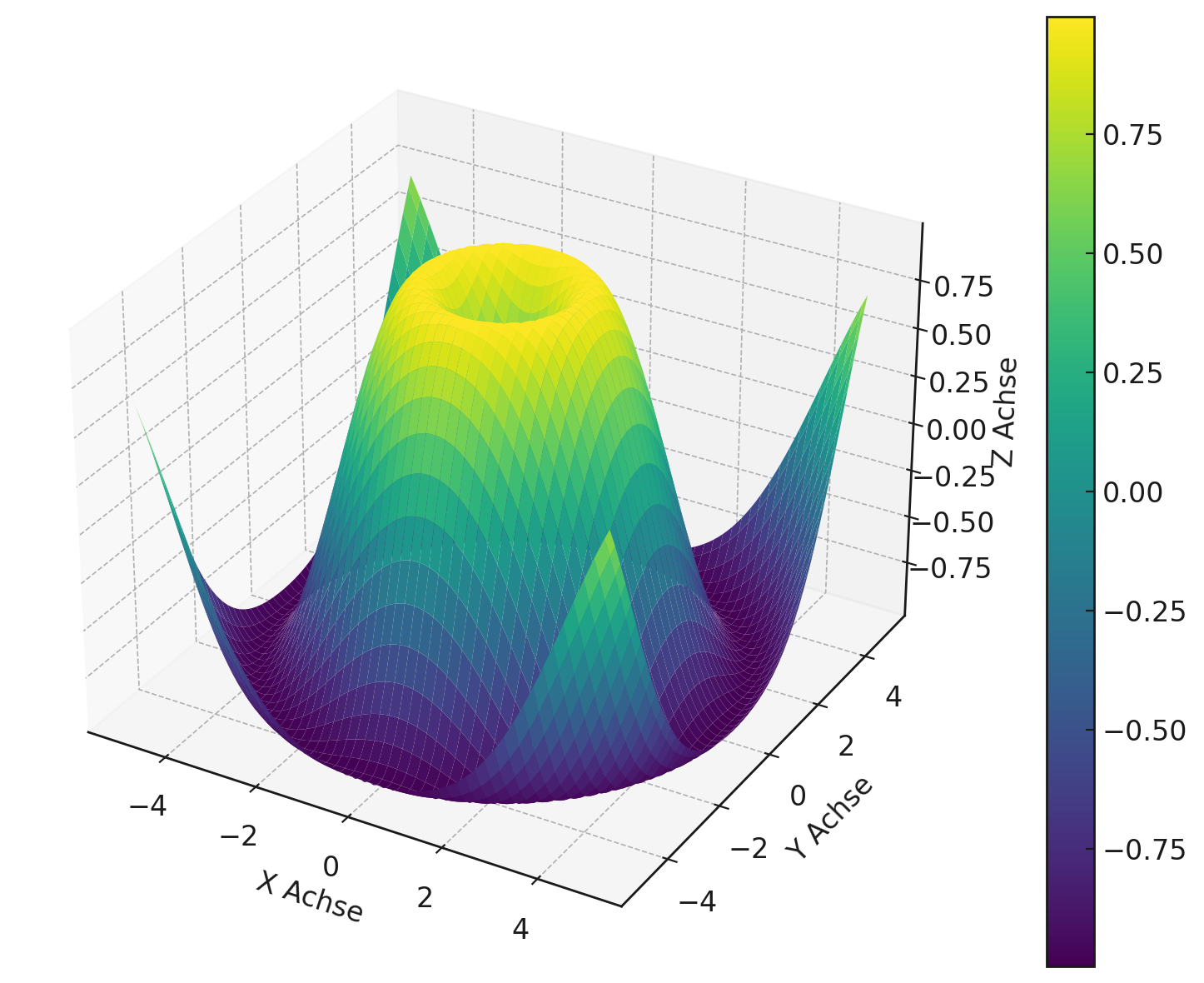

3D-Oberflächenplots sind ideal, um Funktionen oder topographische Daten darzustellen. Sie bieten eine detaillierte Ansicht der Höhenunterschiede in einem bestimmten Bereich. Hier ein Beispiel für einen 3D-Oberflächenplot:

from mpl_toolkits.mplot3d import Axes3D from matplotlib import cm # Daten für Oberflächenplot erzeugen X = np.linspace(-5, 5, 100) Y = np.linspace(-5, 5, 100) X, Y = np.meshgrid(X, Y) Z = np.sin(np.sqrt(X**2 + Y**2)) # Oberflächenplot erstellen fig = plt.figure() ax = fig.add_subplot(111, projection='3d') surf = ax.plot_surface(X, Y, Z, cmap=cm.coolwarm, edgecolor='none') ax.set_xlabel('X-Achse') ax.set_ylabel('Y-Achse') ax.set_zlabel('Z-Achse') fig.colorbar(surf) plt.show()

Ein häufiges Problem bei Oberflächenplots ist die Wahl der Farbskala. Die Funktion plot_surface bietet die Möglichkeit, mit der cmap-Option unterschiedliche Farbpaletten zu verwenden. Der Einsatz einer Farbskala (Colorbar) kann helfen, die Höhenunterschiede klar darzustellen. Achten Sie darauf, keine zu kontrastreichen Farben zu verwenden, die den Plot schwer lesbar machen könnten.

3D-Fehlerbalkenplots

In wissenschaftlichen Anwendungen ist es oft notwendig, die Unsicherheit von Daten darzustellen. 3D-Fehlerbalkenplots sind hierfür ein geeignetes Mittel. Hier ein Beispiel:

# Daten mit Fehlern erzeugen x = np.arange(0, 10, 1) y = np.sin(x) z = np.cos(x) dx = 0.1 * np.abs(np.random.normal(size=x.shape)) dy = 0.1 * np.abs(np.random.normal(size=y.shape)) dz = 0.1 * np.abs(np.random.normal(size=z.shape)) # Fehlerbalkenplot erstellen fig = plt.figure() ax = fig.add_subplot(111, projection='3d') ax.errorbar(x, y, z, xerr=dx, yerr=dy, zerr=dz, fmt='o', ecolor='g') ax.set_xlabel('X-Achse') ax.set_ylabel('Y-Achse') ax.set_zlabel('Z-Achse') plt.show()

Die Herausforderung bei 3D-Fehlerbalkenplots liegt oft in der übermässigen Überlagerung der Fehlerbalken, was das Diagramm unübersichtlich machen kann. Die Anpassung der Balkenlänge und der Alpha-Werte kann dazu beitragen, die Lesbarkeit zu verbessern.

Tipps zur Optimierung von 3D-Plots

Um das Potenzial von 3D-Plots auszuschöpfen, sollten einige Optimierungstechniken berücksichtigt werden:

Typische Stolperfallen und wie man sie vermeidet

Beim Arbeiten mit 3D-Plots treten häufig einige Probleme auf, die jedoch mit ein paar Tricks vermieden werden können:

Mit diesen Beispielen und Tipps sind Sie nun in der Lage, anspruchsvolle 3D-Visualisierungen mit mplot3d zu erstellen und dabei häufige Fehler zu vermeiden. Die 3D-Darstellung bietet faszinierende Möglichkeiten, um komplexe Datensätze anschaulich und informativ zu präsentieren.

Zukünftige Entwicklungen im Bereich 3D-Visualisierung mit mplot3d

Die Technologie der 3D-Visualisierung befindet sich in einem stetigen Wandel, angetrieben durch Fortschritte in der Computertechnik und den wachsenden Bedarf an detaillierten Datenanalysen. Das Python-Modul mplot3d, ein integraler Bestandteil von Matplotlib, hat sich in den letzten Jahren als ein verlässliches Werkzeug für die Erstellung von dreidimensionalen Plots etabliert. Doch wie bei jeder Technologie gibt es Raum für Weiterentwicklungen und Anpassungen, um den steigenden Anforderungen der Nutzer gerecht zu werden.

Ein bedeutender Trend, der die Zukunft der 3D-Visualisierung beeinflussen wird, ist die zunehmende Integration von Künstlicher Intelligenz (KI) und maschinellem Lernen. Diese Technologien könnten genutzt werden, um automatisierte Anpassungen und Verbesserungen der Visualisierungen in Echtzeit zu ermöglichen, basierend auf den spezifischen Anforderungen des Nutzers. Beispielsweise könnten Algorithmen entwickelt werden, die automatisch die optimale Perspektive oder das beste Farbschema für eine bestimmte Datenmenge vorschlagen.

Ein weiterer Bereich, in dem sich mplot3d weiterentwickeln könnte, ist die Interaktivität. Während interaktive 3D-Plots bereits jetzt durch die Integration mit Bibliotheken wie Plotly oder Bokeh realisierbar sind, könnte mplot3d selbst in Zukunft erweiterte interaktive Funktionen bieten. Dies könnte die Fähigkeit einschliessen, Datenpunkte in Echtzeit zu manipulieren oder zu zoomen und zu drehen, ohne dabei an Performance zu verlieren.

Mit der zunehmenden Verbreitung von Virtual Reality (VR) und Augmented Reality (AR) eröffnen sich auch im Bereich der 3D-Datenvisualisierung neue Möglichkeiten. Die Vorstellung, komplexe Daten in einer immersiven Umgebung zu erleben, ist nicht mehr weit hergeholt. Zukünftige Versionen von mplot3d könnten VR- und AR-Unterstützung bieten, um den Nutzern ein umfassenderes und intuitiveres Verständnis ihrer Daten zu ermöglichen. Dies könnte besonders in Bereichen wie der Wissenschaft, der Medizin und der Ingenieurwissenschaft von grossem Nutzen sein, wo die Fähigkeit, Daten auf neue und innovative Weise zu visualisieren, zu bedeutenden Durchbrüchen führen könnte.

Empfehlungen für Anwender von mplot3d

Für derzeitige und zukünftige Anwender von mplot3d bedeutet dies, dass die kontinuierliche Weiterbildung und Anpassung an neue Technologien essenziell ist. Es ist ratsam, sich regelmässig über Updates und neue Funktionen von mplot3d zu informieren, um die Möglichkeiten der 3D-Visualisierung voll ausschöpfen zu können. Zudem sollten Anwender offen für die Integration anderer Bibliotheken und Technologien sein, um die Grenzen der Visualisierung zu erweitern.

Insbesondere für Anwender in der Forschung und Entwicklung ist es wichtig, sich mit den Grundlagen der Datenvisualisierung auseinanderzusetzen, um die besten Ergebnisse zu erzielen. Ein tiefes Verständnis der dargestellten Daten und der Visualisierungstechniken wird es ermöglichen, präzisere und aussagekräftigere Plots zu erstellen.

Zusammenfassung und abschliessende Bewertung

Die Erstellung von 3D-Plots mit mplot3d bietet eine breite Palette von Möglichkeiten, um komplexe Daten verständlicher und zugänglicher zu machen. Die Flexibilität und Anpassungsfähigkeit des Moduls machen es zu einem unverzichtbaren Werkzeug für zahlreiche Anwendungen, von der wissenschaftlichen Forschung bis hin zur Geschäftsanalyse. Mit den bevorstehenden Entwicklungen in den Bereichen KI, Interaktivität und immersive Technologien wie VR und AR wird mplot3d weiterhin eine zentrale Rolle in der Welt der Datenvisualisierung spielen.

Abschliessend lässt sich festhalten, dass mplot3d eine starke Wahl für Anwender ist, die robuste und anpassbare 3D-Plots benötigen. Es wird empfohlen, sich kontinuierlich über neue Entwicklungen zu informieren und die eigenen Fähigkeiten im Umgang mit diesem Werkzeug zu erweitern, um die bestmöglichen Ergebnisse zu erzielen. Die Zukunft der 3D-Visualisierung verspricht spannend zu werden, und mplot3d ist bestens positioniert, um ein zentraler Akteur in diesem sich schnell entwickelnden Bereich zu bleiben.
